SCHÜTZ Germany (HQ)
Jetzt mit Klebestreifen!

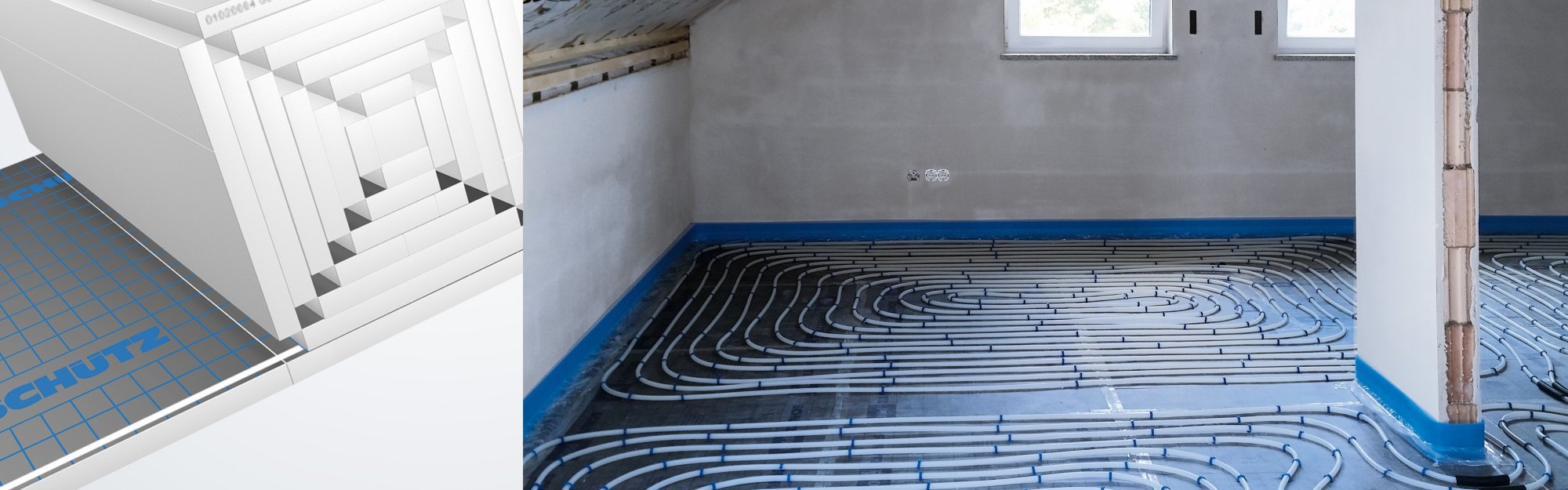

SCHÜTZ QUADRO-TAKK PRO – DIE QUADRATISCHE FALTROLLE IN Fünf VARIANTEN.

Ein geniales Prinzip: Beste Verlegeeigenschaften, einfacher Transport und Lagerung. Zur sicheren Fixierung der SCHÜTZ Heizrohre dienen die stabilen, 8mm breiten Heizrohrhalter. Beim Tackern hilft ein praktisches Montagegerät schnell und sicher.


Systemeigenschaften:

  • Tacker-System-Technik: verbesserte Haltekraft
  • Hohe Verlegeleistung
  • EPS-T Faltrolle
  • DIN-geprüft
  • Güteüberwacht
  • Kunststoffraster-Deckschicht mit Bändchengewebe
  • Längsseitiger 30 mm Deckschichtüberstand für Fugenabdeckung
  • 10,3 m² je Faltrolle
  • Jetzt mit Klebestreifen
Geeignet für duo-flex und tri-o-flex® Systemheizrohre
14 x 2 mm | 16 x 2 mm | 17 x 2 mm | 20 x 2 mm
Gesamtkatalog 2023

Entdecken Sie das Produktsortiment von SCHÜTZ.

PDF laden
Datenblatt Systemplatten

Tackersystem quadro-takk PRO

PDF laden
Tackersystem

Kapitel 4

PDF laden



Produktvarianten

Typ EPS-T 35-3 (DES sm)

TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,80 m² K/W
Wärmeleitfähigkeit λD
0,044 W/mK (WLG 045)
Dynamische SteifigkeitSD 15
Trittschall-Verbesserungsmaß ΔLw,R31 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 32 mm
Plattengröße
1.000 x 8.100 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 4 kPa (nach EN 13163)
Verlegeart
einlagig
Höhere Verkehrslast nein
Artikel-Nummer
4001067
Verpackungseinheit
8,1 m²/Rolle
VPE/Palette
64,80 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,80 m² K/W
Wärmeleitfähigkeit λD
0,044 W/mK (WLG 045)
Dynamische SteifigkeitSD 15
Trittschall-Verbesserungsmaß ΔLw,R31 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 32 mm
Plattengröße
1.000 x 8.100 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 4 kPa (nach EN 13163)
Verlegeart
einlagig
Höhere Verkehrslast nein
Artikel-Nummer
4001067
Verpackungseinheit
8,1 m²/Rolle
VPE/Palette
64,80 m²
merken

Typ EPS-T 30-3 (DES sm)

TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,68 m² K/W
Wärmeleitfähigkeit λD
0,044 W/mK (WLG 045)
Dynamische SteifigkeitSD 20
Trittschall-Verbesserungsmaß ΔLw,R29 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 27 mm
Plattengröße
1.000 x 10.300 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 4 kPa (nach EN 13163)
Verlegeart
zweilagig
Höhere Verkehrslast nein
Artikel-Nummer
4001070
Verpackungseinheit
10,3 m²/Rolle
VPE/Palette
 82,40 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,68 m² K/W
Wärmeleitfähigkeit λD
0,044 W/mK (WLG 045)
Dynamische SteifigkeitSD 20
Trittschall-Verbesserungsmaß ΔLw,R29 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 27 mm
Plattengröße
1.000 x 10.300 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 4 kPa (nach EN 13163)
Verlegeart
zweilagig
Höhere Verkehrslast nein
Artikel-Nummer
4001070
Verpackungseinheit
10,3 m²/Rolle
VPE/Palette
 82,40 m²
merken

Typ EPS-T 30-2 (DES sg)

TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,77 m² K/W
Wärmeleitfähigkeit λD
0,039 W/mK (WLG 040)
Dynamische SteifigkeitSD 30
Trittschall-Verbesserungsmaß ΔLw,R27 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 28 mm
Plattengröße
1.000 x 10.300 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 5 kPa (nach EN 13163)
Verlegeart
einlagig
Höhere Verkehrslast ja
Artikel-Nummer
4001076
Verpackungseinheit
10,3 m²/Rolle
VPE/Palette
82,40 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,77 m² K/W
Wärmeleitfähigkeit λD
0,039 W/mK (WLG 040)
Dynamische SteifigkeitSD 30
Trittschall-Verbesserungsmaß ΔLw,R27 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 28 mm
Plattengröße
1.000 x 10.300 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 5 kPa (nach EN 13163)
Verlegeart
einlagig
Höhere Verkehrslast ja
Artikel-Nummer
4001076
Verpackungseinheit
10,3 m²/Rolle
VPE/Palette
82,40 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,80 m² K/W
Wärmeleitfähigkeit λD
0,044 W/mK (WLG 045)
Dynamische SteifigkeitSD 15
Trittschall-Verbesserungsmaß ΔLw,R31 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 32 mm
Plattengröße
1.000 x 8.100 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 4 kPa (nach EN 13163)
Verlegeart
einlagig
Höhere Verkehrslast nein
Artikel-Nummer
4001067
Verpackungseinheit
8,1 m²/Rolle
VPE/Palette
64,80 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,68 m² K/W
Wärmeleitfähigkeit λD
0,044 W/mK (WLG 045)
Dynamische SteifigkeitSD 20
Trittschall-Verbesserungsmaß ΔLw,R29 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 27 mm
Plattengröße
1.000 x 10.300 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 4 kPa (nach EN 13163)
Verlegeart
zweilagig
Höhere Verkehrslast nein
Artikel-Nummer
4001070
Verpackungseinheit
10,3 m²/Rolle
VPE/Palette
 82,40 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,77 m² K/W
Wärmeleitfähigkeit λD
0,039 W/mK (WLG 040)
Dynamische SteifigkeitSD 30
Trittschall-Verbesserungsmaß ΔLw,R27 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 28 mm
Plattengröße
1.000 x 10.300 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 5 kPa (nach EN 13163)
Verlegeart
einlagig
Höhere Verkehrslast ja
Artikel-Nummer
4001076
Verpackungseinheit
10,3 m²/Rolle
VPE/Palette
82,40 m²
merken

Produktvarianten

Sondervariante

Typ EPS-T 30-2 (DES sg)

TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 1000 kg/m2
Wärmeleitwiderstand RD 0,88 m² K/W
Wärmeleitfähigkeit λD
0,034 W/mK (WLG 035)
Dynamische SteifigkeitSD 30
Trittschall-Verbesserungsmaß ΔLw,R27 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 28 mm
Plattengröße
1.000 x 10.300 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 10 kPa (nach EN 13163)
Max. Druckspannung
bei 10 % Stauchung		-

Verlegeart
einlagig
Höhere Verkehrslast nein
Artikel-Nummer
4021316
Verpackungseinheit
10,3 m²/Rolle
VPE/Palette
82,40 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 1000 kg/m2
Wärmeleitwiderstand RD 0,88 m² K/W
Wärmeleitfähigkeit λD
0,034 W/mK (WLG 035)
Dynamische SteifigkeitSD 30
Trittschall-Verbesserungsmaß ΔLw,R27 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 28 mm
Plattengröße
1.000 x 10.300 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 10 kPa (nach EN 13163)
Max. Druckspannung
bei 10 % Stauchung		-

Verlegeart
einlagig
Höhere Verkehrslast nein
Artikel-Nummer
4021316
Verpackungseinheit
10,3 m²/Rolle
VPE/Palette
82,40 m²
merken

Typ EPS-T 25-2 (DES sg)

TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,57 m² K/W
Wärmeleitfähigkeit λD
0,044 W/mK (WLG 045)
Dynamische SteifigkeitSD 20
Trittschall-Verbesserungsmaß ΔLw,R29 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 23 mm
Plattengröße
1.000 x 12.200 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 5 kPa (nach EN 13163)
Max. Druckspannung
bei 10 % Stauchung
-
Verlegeart
zweilagig
Höhere Verkehrslast ja
Artikel-Nummer
4001074
Verpackungseinheit
12,2 m²/Rolle
VPE/Palette
97,60 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,57 m² K/W
Wärmeleitfähigkeit λD
0,044 W/mK (WLG 045)
Dynamische SteifigkeitSD 20
Trittschall-Verbesserungsmaß ΔLw,R29 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 23 mm
Plattengröße
1.000 x 12.200 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 5 kPa (nach EN 13163)
Max. Druckspannung
bei 10 % Stauchung
-
Verlegeart
zweilagig
Höhere Verkehrslast ja
Artikel-Nummer
4001074
Verpackungseinheit
12,2 m²/Rolle
VPE/Palette
97,60 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 1000 kg/m2
Wärmeleitwiderstand RD 0,88 m² K/W
Wärmeleitfähigkeit λD
0,034 W/mK (WLG 035)
Dynamische SteifigkeitSD 30
Trittschall-Verbesserungsmaß ΔLw,R27 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 28 mm
Plattengröße
1.000 x 10.300 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 10 kPa (nach EN 13163)
Max. Druckspannung
bei 10 % Stauchung		-

Verlegeart
einlagig
Höhere Verkehrslast nein
Artikel-Nummer
4021316
Verpackungseinheit
10,3 m²/Rolle
VPE/Palette
82,40 m²
merken
TECHNISCHE DATEN
ÖNORM
B 6000: EPS-T 650 kg/m2
Wärmeleitwiderstand RD 0,57 m² K/W
Wärmeleitfähigkeit λD
0,044 W/mK (WLG 045)
Dynamische SteifigkeitSD 20
Trittschall-Verbesserungsmaß ΔLw,R29 dB*
Brandverhalten RtF
E (EN 13501-1)
Plattenstärke
dL - c = 23 mm
Plattengröße
1.000 x 12.200 mm
Verpackungseinheit
600 x 600 x 1.000 mm
Max. Nutzlast 5 kPa (nach EN 13163)
Max. Druckspannung
bei 10 % Stauchung
-
Verlegeart
zweilagig
Höhere Verkehrslast ja
Artikel-Nummer
4001074
Verpackungseinheit
12,2 m²/Rolle
VPE/Palette
97,60 m²
merken

* nach DIN 4109-34: 2016-07 bei flächenbezogener Estrichmasse ≥ 120kg/m2
