Schütz Systemheizrohre –
Für jede Anwendung das richtige Produkt.

Für den Einsatz in Flächenheiz- und -kühlsystemen stehen drei Arten von Heizrohren zur Verfügung. Zum einen duo-flex PE-X Kunststoff-Sicherheitsheizrohre aus vernetztem Polyethylen, unvernetzte duo-flex Kunststoff-Sicherheitsheizrohre PE-RT und tri-o-flex® Metallverbund-Sicherheitsheizrohre. Die drei Rohrarten zeichnen sich u. a. durch Langlebigkeit, Korrosions- und Inkrustationsfreiheit, Chemikalienbeständigkeit sowie Flexibilität aus und sind besonders leicht zu verlegen.

Gesamtkatalog 2023

Entdecken Sie das Produktsortiment von SCHÜTZ.

PDF laden
Heizrohre und Zubehör

Kapitel 10

PDF laden

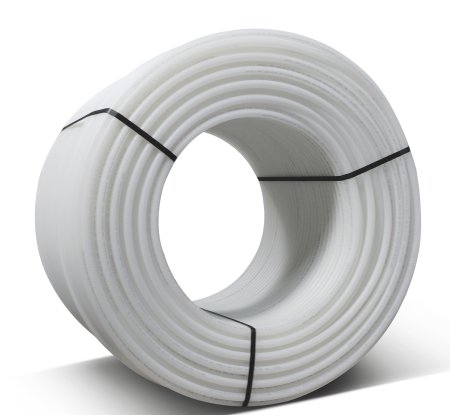

5-SCHICHT-KUNSTSTOFF-SICHERHEITSHEIZROHR



duo-flex PE-Xa

Nach DIN EN 15875, sauerstoffdiffusionsdicht nach DIN 4726 aus vernetztem Polyethylen PE-Xa (peroxydisch vernetzt).


Datenblatt Systemheizrohre

duo-flex PE-Xa

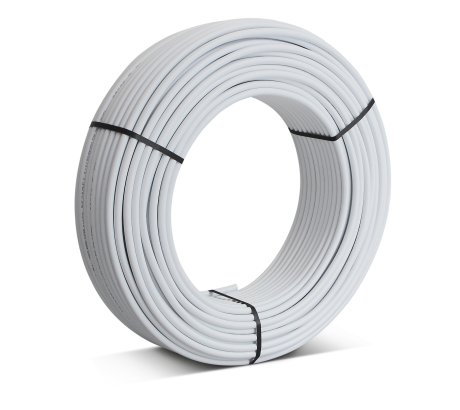

METALLVERBUND-SICHERHEITSHEIZROHR



tri-o-flex®

Diffusionsdichtes Metallverbundrohr, PE/AL/PE, sauerstoffdiffusionsdicht


Datenblatt Systemheizrohre

tri-o-flex®


UNVERNETZTES
KUNSTSTOFFHEIZROHR



duo-flex PE-RT

Nach DIN 16833, sauerstoffdiffusionsdicht nach DIN 4726 aus unvernetztem Polyethylen PE-RT


Datenblatt Systemheizrohre

duo-flex PE-RT

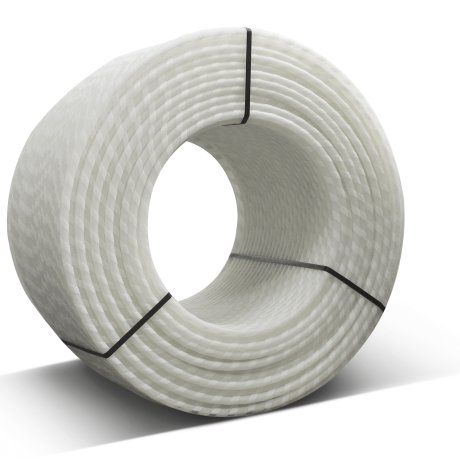

5-SCHICHT-KUNSTSTOFF-SICHERHEITSHEIZROHR



duo-flex Klett PE-Xa

Nach DIN 15875, sauerstoffdiffusionsdicht nach DIN 4726 aus vernetztem Polyethylen PE-Xa (peroxydisch vernetzt)


Datenblatt Systemheizrohre

duo-flex Klett PE-Xa

PDF laden


Produktvarianten

duo-flex PE-Xa

TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar
Biegeradius
5 x d
Längenausdehnungskoeffizient
1,4 x 10-4 K-1
merken
TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar
Biegeradius
5 x d
Längenausdehnungskoeffizient
1,4 x 10-4 K-1
merken

tri-o-flex®


TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar

Biegeradius


3 x d/5 x d
mit/ohne Biegehilfe
Längenausdehnungskoeffizient
2,3 x 10-5 K-1
merken


TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar

Biegeradius


3 x d/5 x d
mit/ohne Biegehilfe
Längenausdehnungskoeffizient
2,3 x 10-5 K-1
merken

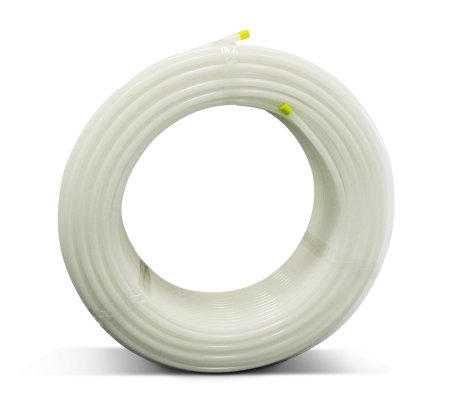

duo-flex PE-RT

TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar
Biegeradius
5 x d
Längenausdehnungskoeffizient
1,5 x 10-4 K-1
merken
TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar
Biegeradius
5 x d
Längenausdehnungskoeffizient
1,5 x 10-4 K-1
merken

duo-flex Klett PE-Xa

TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar
Biegeradius
5 x d
Längenausdehnungskoeffizient
1,4 x 10-4 K-1
merken
TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar
Biegeradius
5 x d
Längenausdehnungskoeffizient
1,4 x 10-4 K-1
merken
TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar
Biegeradius
5 x d
Längenausdehnungskoeffizient
1,4 x 10-4 K-1
merken


TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar

Biegeradius


3 x d/5 x d
mit/ohne Biegehilfe
Längenausdehnungskoeffizient
2,3 x 10-5 K-1
merken
TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar
Biegeradius
5 x d
Längenausdehnungskoeffizient
1,5 x 10-4 K-1
merken
TECHNISCHE DATEN
Max. Betriebstemperatur
95 °C
Max. Betriebsdruck
6 bar
Biegeradius
5 x d
Längenausdehnungskoeffizient
1,4 x 10-4 K-1
merken

Die nach den relevanten Normen zu dem jeweiligen Betriebsdruck zulässigen Dauertemperaturen entnehmen Sie bitte der Technischen Information.
