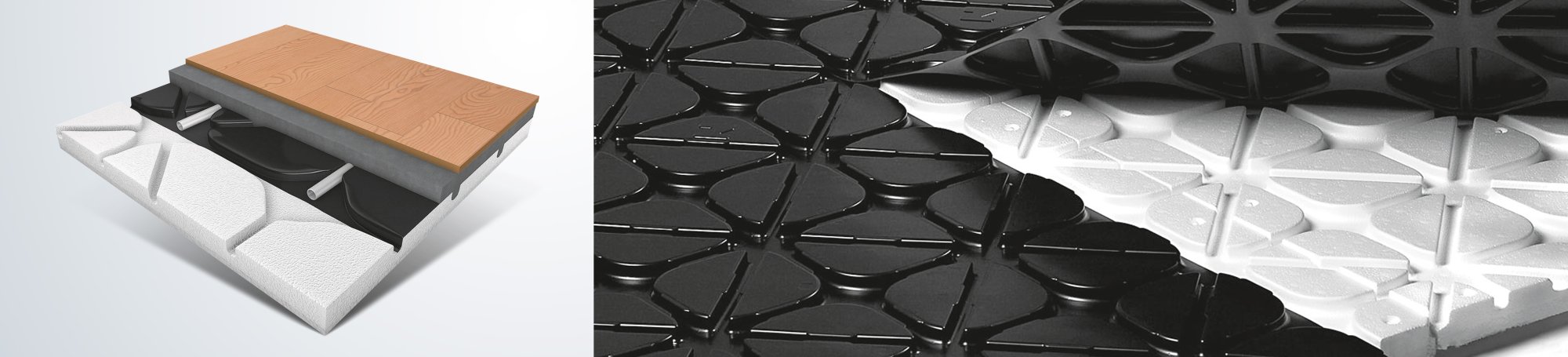

R50^® Fussbodenheizungssystem – Das innovative Flächenheizsystem für die Gebäuderenovation.

Ein innovatives komplett-Fußbodenheizsystem mit Trittschall- und Wärmedämmung – komfortabel, effizient und zukunftssicher. Schnell und ohne überflüssigen Aufwand einzubauen. Wird Anforderungen bei der Renovierung von Altbauten gerecht.

Systemeigenschaften:

Nocken-System-Technik: 1-Mann-Verlegung
Vakuumgeformte Kunststoff-Folie im Rastermaß 12 cm
Wärme- und Trittschalldämmung
DIN-geprüft
Trittfeste, ausgeschäumte Rohrhaltenocken
Für Heizrohre Ø 12 mm
Folienüberstand mit Druckknopfverbindung
Integrierte Diagonalverlegung
Minimale Aufbauhöhe, ab 42 mm inklusive Trittschall, Wärmedämmung und Estrich
Nettofläche 1,21 m²

Geeignet für duo-flex Systemheizrohre
12 x 1,5 mm

Gesamtkatalog 2023

Entdecken Sie das Produktsortiment von SCHÜTZ.

PDF laden

Broschüre R50®

PDF laden

Datenblatt Systemplatten

R50® System Nockenplatte

PDF laden

Renovierungssystem R50®

Kapitel 3

PDF laden

Produktvarianten

Typ EPS-T 32-2 (DES sg)

**Technische Daten**
ÖNORM	B 6000: EPS-T 650 kg/m²
Wärmeleitwiderstand R_D	0,77 m² K/W
Wärmeleitfähigkeit λ_D	0,039 W/mK/WLS (WLD 040) (Trittschall) 0,034 W/mK/WLS (WLG 035) (Nocken)
Dynamische Steifigkeit	SD 50
Trittschall-Verbesserungsmaß ΔL_w,R	24 dB*
Brandverhalten RtF	E (EN 13501-1)
Plattenstärke	dL - c = 30 mm mit Nocken
Abmessung (brutto)	1.500 x 900 mm
Verpackungseinheit	1.540 x 450 x 950 mm
Max. Nutzlast	5 kPa (nach EN 13163)
Max. Druckspannung bei 10 % Stauchung	–
Artikel-Nummer	4012525
Verpackungseinheit	15,73 m² 13 Platten

merken

**Technische Daten**
ÖNORM	B 6000: EPS-T 650 kg/m²
Wärmeleitwiderstand R_D	0,77 m² K/W
Wärmeleitfähigkeit λ_D	0,039 W/mK/WLS (WLD 040) (Trittschall) 0,034 W/mK/WLS (WLG 035) (Nocken)
Dynamische Steifigkeit	SD 50
Trittschall-Verbesserungsmaß ΔL_w,R	24 dB*
Brandverhalten RtF	E (EN 13501-1)
Plattenstärke	dL - c = 30 mm mit Nocken
Abmessung (brutto)	1.500 x 900 mm
Verpackungseinheit	1.540 x 450 x 950 mm
Max. Nutzlast	5 kPa (nach EN 13163)
Max. Druckspannung bei 10 % Stauchung	–
Artikel-Nummer	4012525
Verpackungseinheit	15,73 m² 13 Platten

merken

Typ EPS 150-22 (DEO)

**Technische Daten**
ÖNORM	–
Wärmeleitwiderstand R_D	0,51 m² K/W
Wärmeleitfähigkeit λ_D	0,034 W/mK (WLG 035)
Dynamische Steifigkeit	–
Trittschall-Verbesserungsmaß ΔL_w,R	–
Brandverhalten RtF	E (EN 13501-1)
Plattenstärke	dn = 22 mm mit Nocken
Abmessung (brutto)	1.500 x 900 mm
Verpackungseinheit	1.540 x 450 x 950 mm
Max. Nutzlast	–
Max. Druckspannung bei 10 % Stauchung	150 kPa (nach EN 13163)
Artikel-Nummer	4018168
Verpackungseinheit	22,99 m² 19 Platten

merken

**Technische Daten**
ÖNORM	–
Wärmeleitwiderstand R_D	0,51 m² K/W
Wärmeleitfähigkeit λ_D	0,034 W/mK (WLG 035)
Dynamische Steifigkeit	–
Trittschall-Verbesserungsmaß ΔL_w,R	–
Brandverhalten RtF	E (EN 13501-1)
Plattenstärke	dn = 22 mm mit Nocken
Abmessung (brutto)	1.500 x 900 mm
Verpackungseinheit	1.540 x 450 x 950 mm
Max. Nutzlast	–
Max. Druckspannung bei 10 % Stauchung	150 kPa (nach EN 13163)
Artikel-Nummer	4018168
Verpackungseinheit	22,99 m² 19 Platten

merken

**Technische Daten**
ÖNORM	B 6000: EPS-T 650 kg/m²
Wärmeleitwiderstand R_D	0,77 m² K/W
Wärmeleitfähigkeit λ_D	0,039 W/mK/WLS (WLD 040) (Trittschall) 0,034 W/mK/WLS (WLG 035) (Nocken)
Dynamische Steifigkeit	SD 50
Trittschall-Verbesserungsmaß ΔL_w,R	24 dB*
Brandverhalten RtF	E (EN 13501-1)
Plattenstärke	dL - c = 30 mm mit Nocken
Abmessung (brutto)	1.500 x 900 mm
Verpackungseinheit	1.540 x 450 x 950 mm
Max. Nutzlast	5 kPa (nach EN 13163)
Max. Druckspannung bei 10 % Stauchung	–
Artikel-Nummer	4012525
Verpackungseinheit	15,73 m² 13 Platten

merken

**Technische Daten**
ÖNORM	–
Wärmeleitwiderstand R_D	0,51 m² K/W
Wärmeleitfähigkeit λ_D	0,034 W/mK (WLG 035)
Dynamische Steifigkeit	–
Trittschall-Verbesserungsmaß ΔL_w,R	–
Brandverhalten RtF	E (EN 13501-1)
Plattenstärke	dn = 22 mm mit Nocken
Abmessung (brutto)	1.500 x 900 mm
Verpackungseinheit	1.540 x 450 x 950 mm
Max. Nutzlast	–
Max. Druckspannung bei 10 % Stauchung	150 kPa (nach EN 13163)
Artikel-Nummer	4018168
Verpackungseinheit	22,99 m² 19 Platten

merken

*nach DIN 4109-34: 2016-07 bei flächenbezogener Estrichmasse ≥ 120 kg/m²
